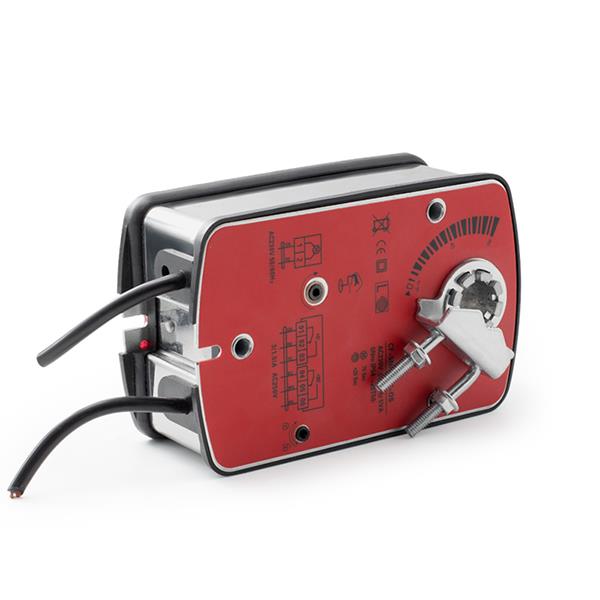

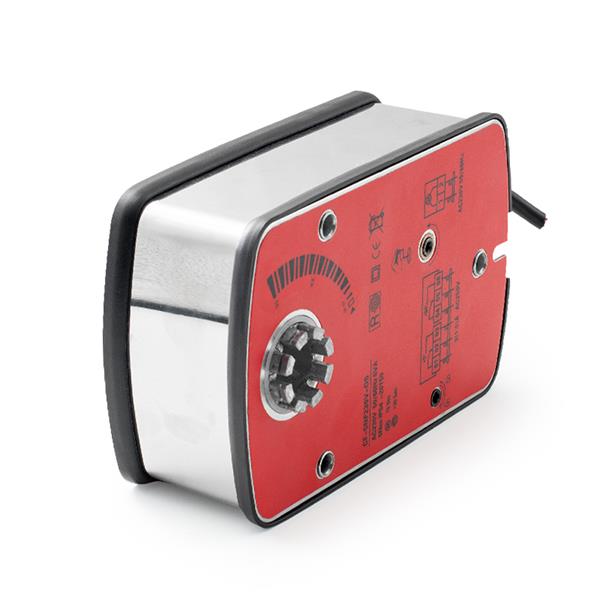

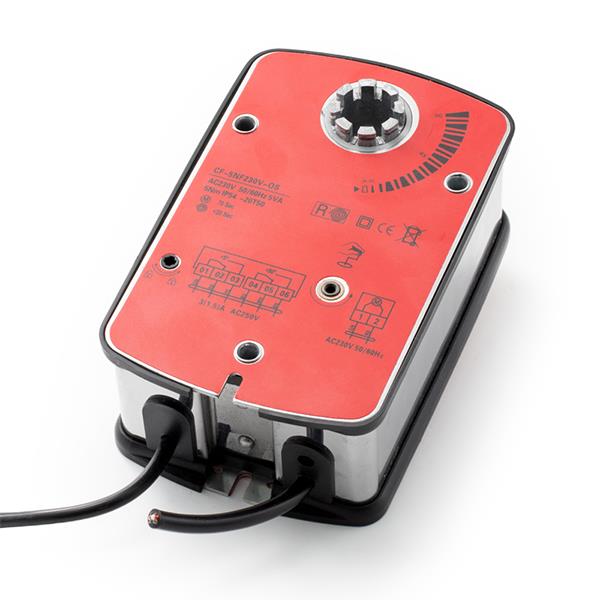

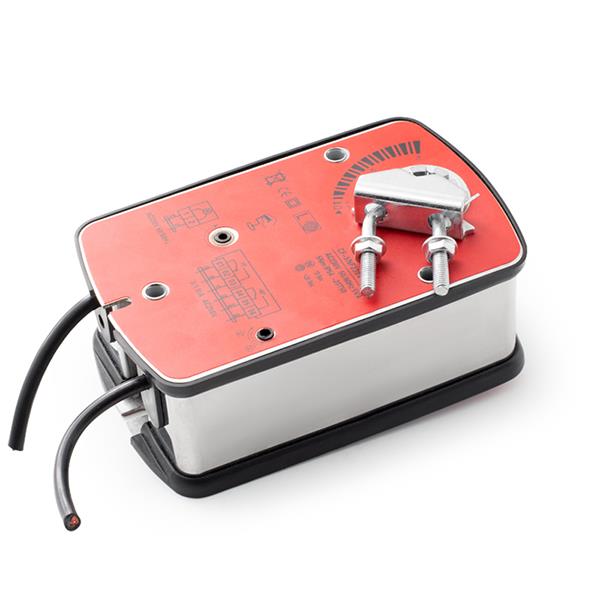

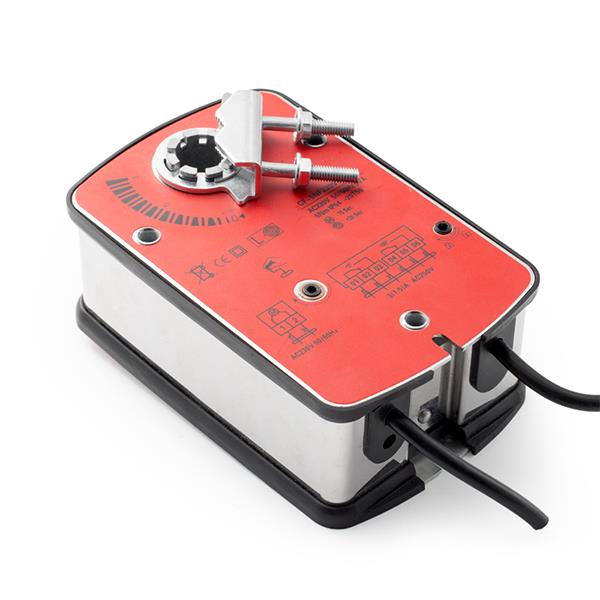

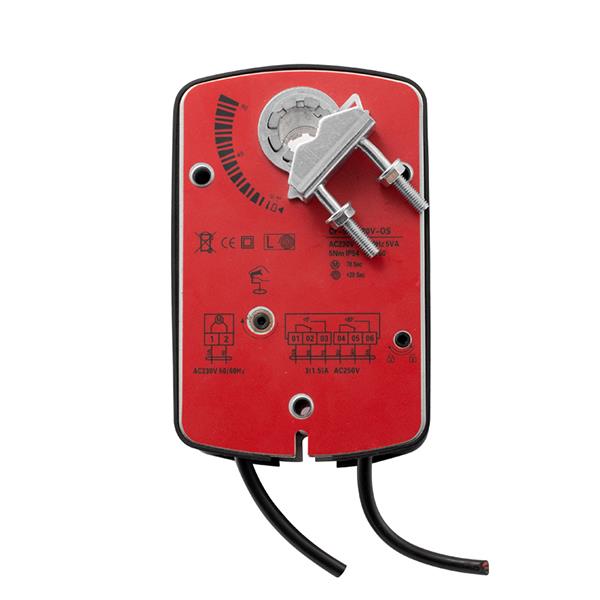

概 述
LFZ-T05系列電動風閥驅動器采用進口直流電機/無刷電機為該產品提供動力部分，可提供5NM的扭矩。該產品廣泛的應用于建筑通風行業，能實現斷電機械復位，電動開啟，提供30000次以上反復動作。
選型表
|
型 號 輸出力矩 電源電壓 運行時間 控制信號 選配F輔助開關 |
|||||
|
LFZ-T0524-K |
5N |
24V |
電機運行時間70s;彈簧復位時間<20s |
開關控制 |
/ |
|
LFZ-T0524-KF |
5N |
24V |
電機運行時間70s;彈簧復位時間<20s |
開關控制 |
兩組輔助開關 |
|
LFZ-TJ05230-K |
5N |
230V |
電機運行時間70s;彈簧復位時間<20s |
開關控制 |
/ |
|
LFZ-T05230-KF |
5N |
230V |
電機運行時間70s;彈簧復位時間<20s |
開關控制 |
兩組輔助開關 |
技術參數
|
常 規 數 值 |
||
|
電氣參數 |
額定電壓 |
AC24V 50/60Hz DC24V /AC100…240V 50/60Hz |
|
額定電壓范圍 |
AC/DC19.2.28.8V /AC85…265V |
|
|
功耗 |
運行狀態5W,待機狀態2.5W |
|
|
導線規格 |
0.5mm2 |
|
|
輔助開關額定值 |
3A,AC230V |
|
|
功能參數 |
扭矩 |
5NM |
|
適配風門面積 |
正常風阻情況下1NM匹配0.1個平方(包含密閉閥匹配方案) |
|
|
旋轉方向 |
可手動調節 |
|
|
手動操作 |
全系具備手動操作 |
|
|
旋轉角度 |
最大95°,全行程可通過機械限位調整. |
|
|
運行時間 |
選型表參數范圍內可微調 |
|
|
噪音水平 |
電機運行46db,彈簧復位62db |
|
|
位置指示 |
機械指示 |
|
|
工作環境 |
電器等級 |
Ⅲ(安全低壓)Ⅱ(雙重絕緣) |
|
防護等級 |
IP54 |
|
|
工作環境溫度 |
—20.+50^C/IEC 721-3-3 |
|
|
儲藏環境溫度 |
—30.+80℃/IEC 721-3v-2 |
|
|
溫度測試 |
95%RH,不結露/EN 60730-1 |
|
|
尺寸圖 |
尺寸 |
詳見尺寸圖 |
|
風門軸長度 |
>50mm |
|
|
風門軸規格 |
10-20圓軸10x10..16x16方軸 |
|
|
重量 |
<1.8kg |
|
