概 述
LFM53系列微差壓變送器采用熱式微壓芯體，利用傳感器芯片集成的微流路，通過檢測熱氣流流量的變化檢測氣壓。LFM53具有過載能力強、抗電磁干擾能力強、測量量程寬、多信號輸出等特點，廣泛應用于空氣或中性氣體的檢測，如暖通空調、過程控制、環境控制、潔凈室，或其它需要微差壓檢測的系統。
技術參數
測量介質
干燥空氣和中性氣體
壓力量程
±25Pa,±50Pa,±100Pa
過載壓力/爆破壓力
過載壓力：7kPa爆破壓力：20kPa
精度
±25Pa:±1Pa ±50Pa:±1%F.S ±100Pa:±0.5%F.S
工作溫度
-20℃~70℃
補償溫度
-10℃~60℃
存儲溫度
-40℃~80℃
防護等級
IP65
電氣連接
四線制
六線制
輸出信號
RS-485
4～20mA&0～10VDC
供電電源①
9-30VDC/24VAC±20%
12-30VDC/24VAC±20%
通訊
RS-485標準接口，Modbus RTU協議
認證項目
ROHS認證，歐盟CE認證
電磁兼容性
EN 61326-1
①當RS485輸出型(非隔離型)產品使用交流電源時，需使用隔離24VAC電源。

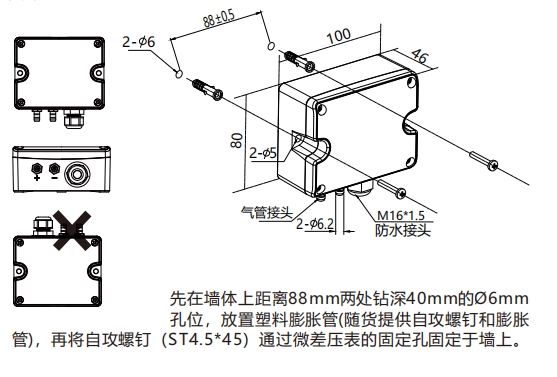

機械參數
外殼材質
PC工業塑料
阻燃等級
UL94-V0
防護等級
IP65
壓力接口
金屬倒刺接口06.2mm
電纜接頭
電纜最大直徑08mm
重量
200g
選型說明
代號及說明
備注
LFM53
型號
1
-25～25Pa
量程范圍
2
-50～50Pa
3
-100～100Pa
N
無顯示屏
顯示
O

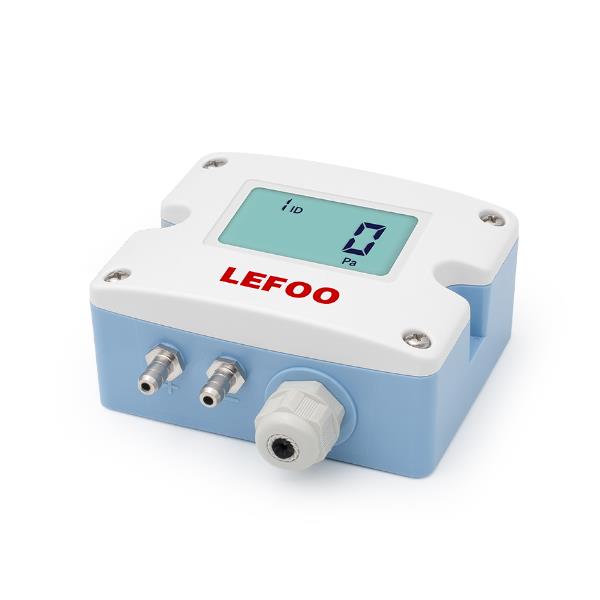

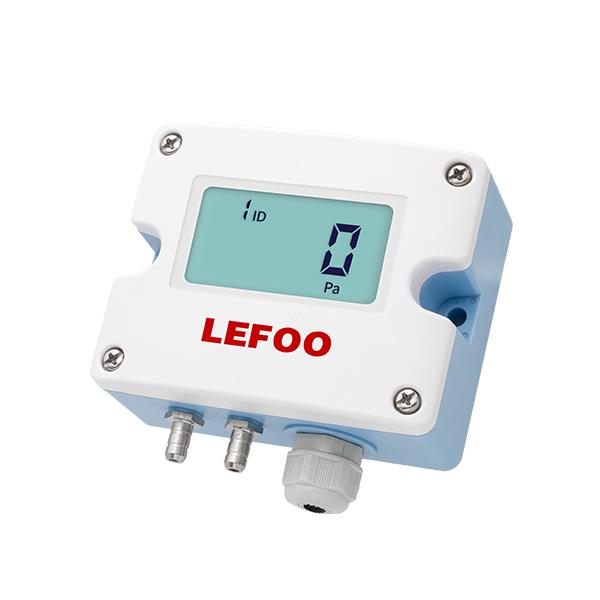

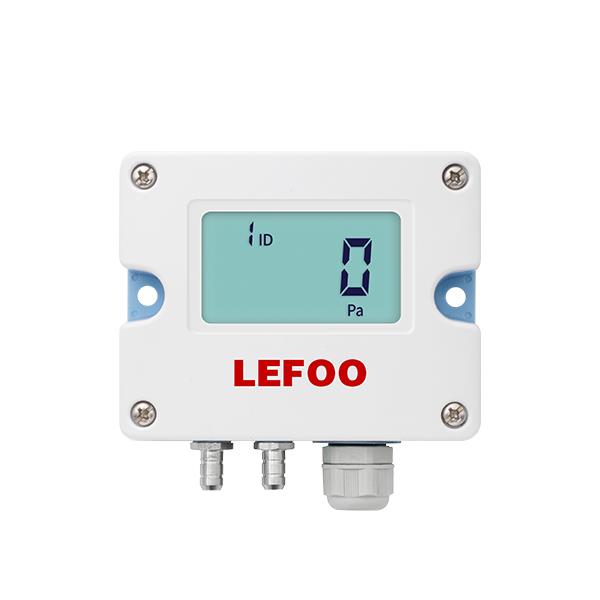

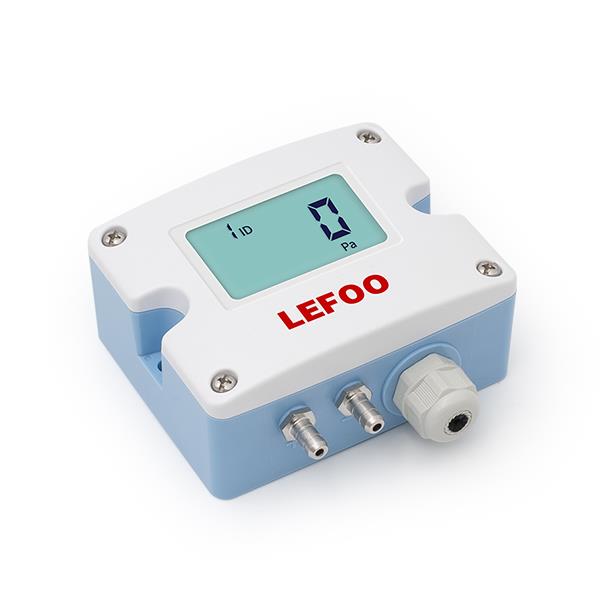

有顯示屏
A
4~20mA和0~10VDC(同時輸出)
輸出類型
E
RS-485通訊
E1
RS-485通訊(帶隔離)
LFM53 1 0 E
選型舉例
