概 述

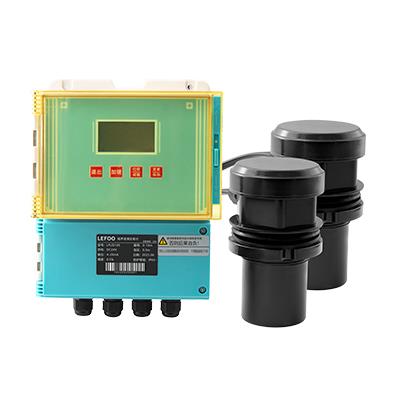

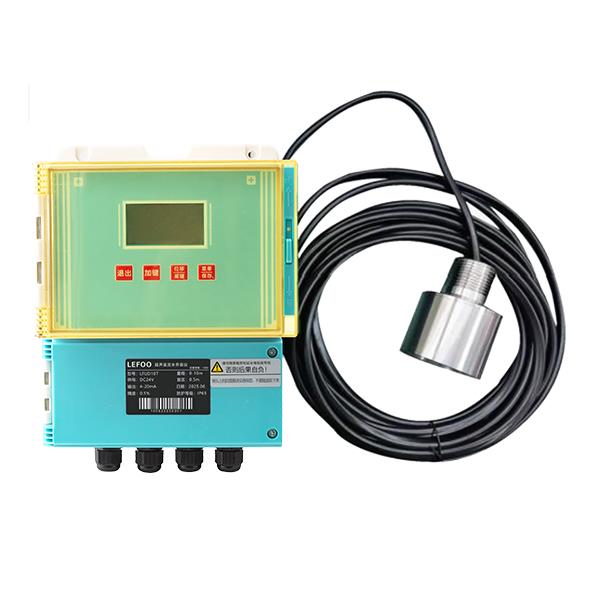

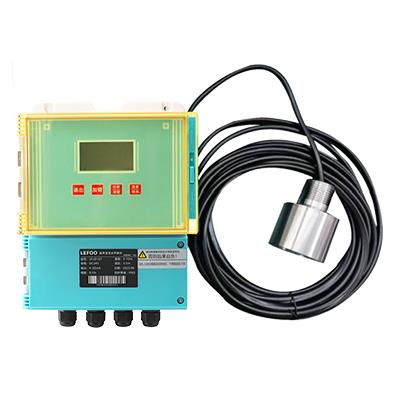

LFUD107超聲波泥水界面儀液位計具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護。聲波智能專利軟件能夠抗各種干擾波，安裝方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
技術參數
|
測量范圍 |
0~3.….30m |
|
盲區 |
小于0.5m |
|
測距精度 |
±0.5%(標準條件) |
|
測距分辨率 |
1mm |
|
顯示 |
泥位和水深 |
|
交流功耗 |
無繼電器輸出220V 3W |
|
直流功耗 |
無繼電器輸出DC24V 2W |
|
模擬輸出 |
4~20mA/5100 |
|
數字輸出 |
RS485(Modbus-RTU協議，支持修改系統參數) |
|
開關量輸出 |
1～4路，觸點容量： AC250V 5A,DC30V 3A |
|
變送器材質 |
ABS |
|
探頭材質 |
304不銹鋼 |
|
電氣接口 |
PG9接口 |
|
過程接口 |
G1外螺紋 |
|
環境溫度 |
-20℃~+60℃ |
|
過程溫度 |
0℃~+70℃ |
|
變送器防護等級 |
IP65 |
|
探頭防護等級 |
IP68 |
|
探頭線纜 |
標配10米(可延長至70米) |
選型說明
|
代號及說明 |
備注 |
||||||||||
|
LFUD107 |
超聲波泥水界面儀 |
型號 |
|||||||||
|
|
量程 |
0~3...30m |
量程范圍 |
||||||||
|
|
A4MD |
A4MD=4~20mA+RS485+兩路繼電器 |
輸出方式 |
||||||||
|
|
|
0.5% |
0.5% |
精度 |
|||||||
|
|
|
10 |
常規10米(可延長至70米) |
分體線長 |
|||||||
|
|
|
1 |
304不銹鋼 |
探頭材質 |
|||||||
|
|
G1 |
G1外螺紋 |
過程接口 |
||||||||
|
|
|||||||||||
|
LFUD107 0~3m A4MD 0.5% 10 1 G1 |
選型舉例 |
||||||||||
