概 述

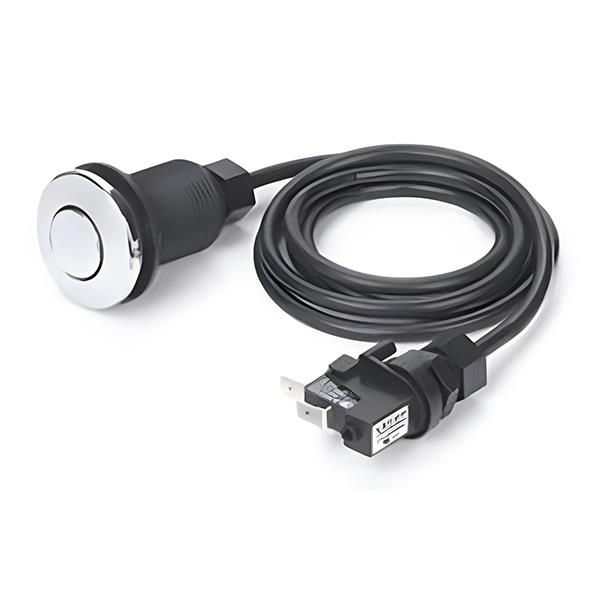

LF40-01是氣動開關的微動開關設計使開關具有于高電流、單刀雙擲接觸方式、和開關死區(機械差或滯后)等特性?？s小外形的設計和低成本使該開關成為理想的OEM產品。該開關可與氣動按鈕配合使用用于遙控目的。廣泛應用于食物垃圾處理機、游泳池、溫泉、熱浴池、清潔設備、戶外機器和醫療設備等。作為一種遙控裝置，它具有體積小，可內置于大多數發動機連接盒內的優點。它執行以下兩種可能動作：
1)瞬間動作：按下氣動按鈕，將立即啟動氣動開關；松開氣動按鈕，將立即關閉氣動開關。
2)交替動作(也稱為鎖存或雙穩態):首次按下氣動按鈕啟動氣動開關，松開空氣按鈕，開關仍然保持啟動狀態，第二次按下氣動按鈕并松開后關閉氣動開關。
技術參數
型號 LF40-01
介質
非腐蝕性氣體、液體
工作壓力
瞬間動作0.25-15psi;交替動作1.0-1.8psi
耐壓
50psi
溫度范圍
-10℃~+85℃
接觸方式
單刀雙擲或單刀單擲
電氣參數
0.1A,125/250VAC;15A,125/250VAC
3A,125/250VAC;16A,125/250VAC
5A,125/250VAC;21A,125/250VAC
接線端子
6.3mm或4.8mm直插端子
接口形式
外徑4mm直接插口(可選：1/8NPT或其它接口)
LF40-01 訂貨編號
|
LF40-01-1 M 1 3 -3ps |
|
A B C 壓力設定值:3psi |
|
編碼 |
接口類型 |
動作類型 |
開關體顏色 |
電氣性能 |
|
1 |
A直徑4mm的側向插口 |
M=瞬間動作 |
B白色 |
/ |
|
2 |
底部直徑4mm的插口，帶1/4NPT固定螺母 |
A=交替動作 |
黑色 |
/ |
|
3 |
底部1/8NPT外螺紋接口 |
/ |
/ |
C 5A,125/250VAC |
|
4 |
底部1/8NPT外螺紋帶金屬插口 |
/ |
/ |
15A,125/250VAC |
|
5 |
/ |
/ |
/ |
16A,125/250VAC |
|
6 |
/ |
/ |
/ |
21A,125/250VAC |
