概 述
LFW10系列溫度變送器是專為工業應用而設計的一款傳感器其對雷擊浪涌、靜電放電、群脈沖，耐壓等有特別設計，抗干擾能力強。有壁掛、風管/水管、分體、卡箍五種安裝方式電流、電壓、熱電阻三種輸出模式可選，現場適裝能力強，彈簧螺釘/接線柱設計適合快速安裝。可廣泛應用于機房、暖通空調、樓宇、倉儲等需要對溫度檢測的場所。
技術參數
傳感器
高精度熱電阻，見選型表(電阻輸出型)
輸出
阻值，見選型表和熱電阻分度表
熱電阻
見選型表和熱電阻分度表
精度
典型0.2~0.5℃@0/25℃,見選型表±0.3℃@25℃,詳見精度曲線
電源
電壓型15~35VDC/24VAC±20%
輸出負載
(模擬量輸出型):≤500Ω(電流型),≥2KΩ(0~5V),≥3KΩ(0~10V)
外殼材料
PC外殼、不銹鋼探頭(φ6mm)和套管
工作環境
-40~70℃,0%-95%RH(非冷凝)
防護等級
IP65
PT1000,A級(模擬量輸出型)
4~20mA 者0~10VDC、0~5V DC
電流型18.5~35VDC(RL=5000)8.5~35VDC(RL=0Ω)
選型說明
|
代號及說明 |
備注 |
|||||||||
|

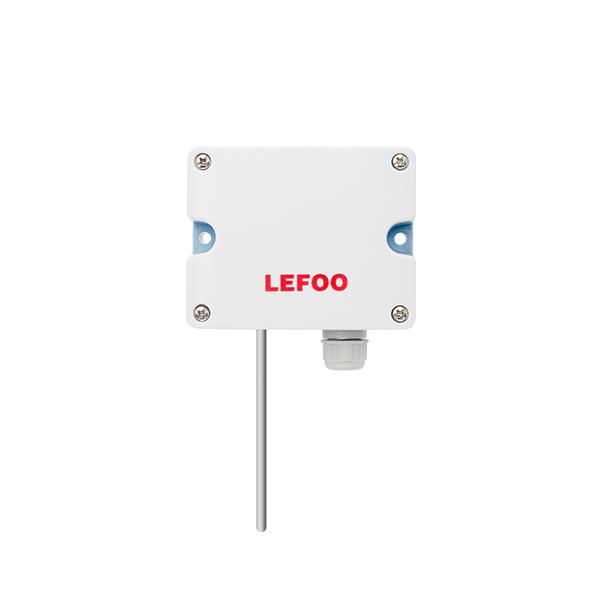

LFW10-1 |
壁掛型溫度變送器 |

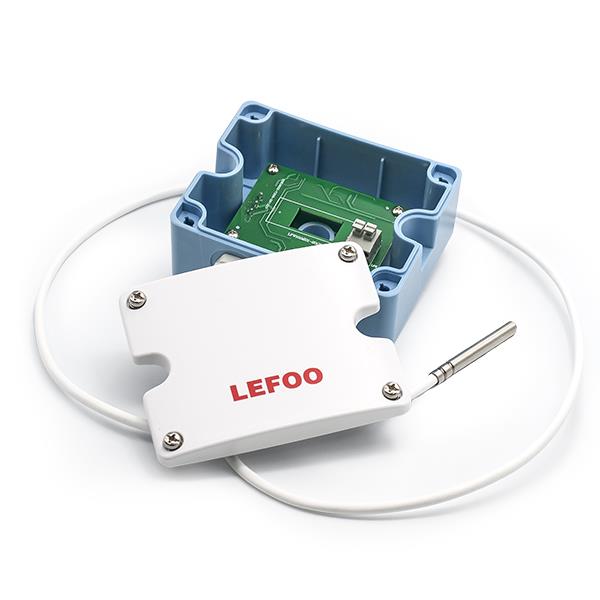

LFW10-4 |
分體型溫度變送器 |
型號 |
||||||
|

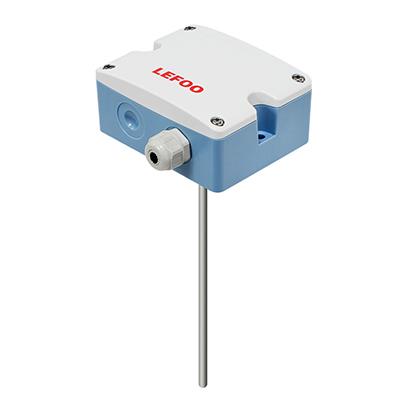

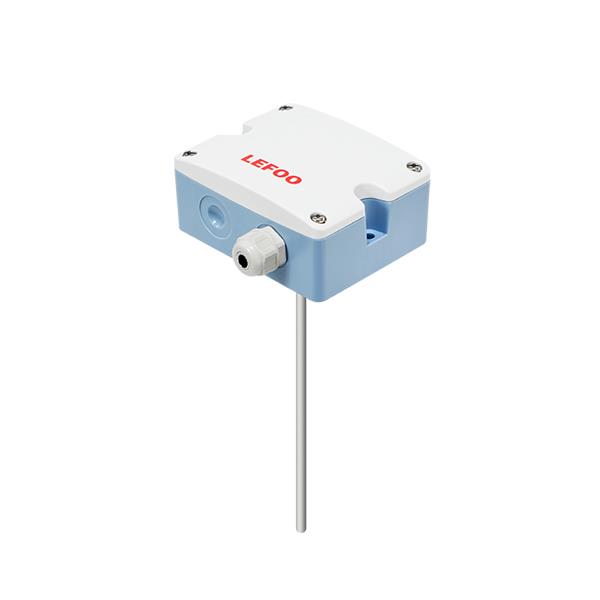

LFW10-2 |
風管型溫度變送器 |

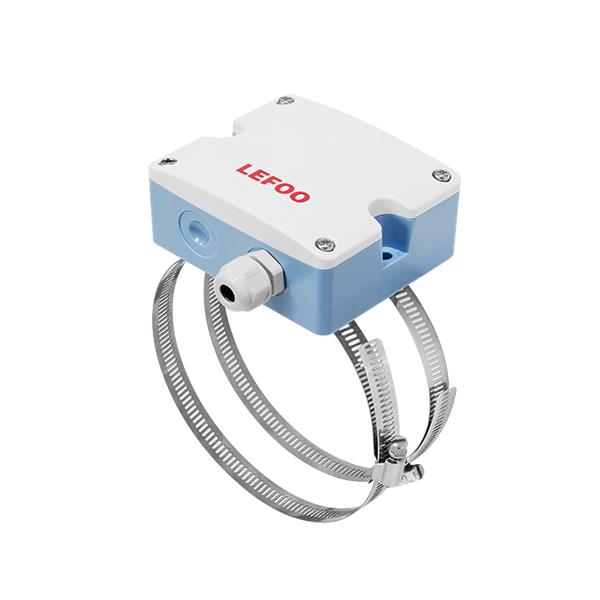

LFW10-5 |
卡箍型溫度變送器 |
|||||||
|
LFW10-3 |
水管型溫度變送器 |
|
|
|||||||
|
|
|
V10 |
0~10VDC(三線) |
0 |
PT1000,±0.2℃@0℃ |
精度范圍 |
||||
|
A4 |
4~20mA(二線) |
1 |
PT100,±0.2℃@0℃ |
|||||||
|
V5 |
0~5VDC(三線) |
2 |
NTC20K,±0.3℃@25℃ |
|||||||
|
|
|
6 |
NTC10K,±0.3℃@25℃ |
|||||||
|
|
0 |
無 |
溫度范圍 |
|||||||
|
1 |
0~50℃ |
|||||||||
|
2 |
-20～60℃ |
|||||||||
|
8 |
其它(客戶指定) |
|||||||||
|
|
0 |
65MM |
探頭長度
LFW10-2
/10-3
|
|||||||
|
1 |
100MM |
|||||||||
|
2 |
200MM |
|||||||||
|
3 |
150MM |
|||||||||
|
8 |
其他(客戶指定) |
|||||||||
|
|
||||||||||
|
LFW10-2 A4 1 2 |
選型舉例 |
|||||||||
1、例LFW10-2A412代表風管型，溫度輸出4~20mA,溫度量程0~50℃,探桿長度200MM
2、只有溫度輸出選項為V10、A4、V5時，需對應選擇溫度量程1-8;否則只能選0。
3、LFW105卡箍型的精度與管壁材質、安裝、環境溫度、風速等相關，難以達到上述精度。
4、LFW104的電纜長度標準是1m。如需加長，應整米增加，并在末尾加上長度標識。例：LFW10-4A41-2,表示電纜長度2m。

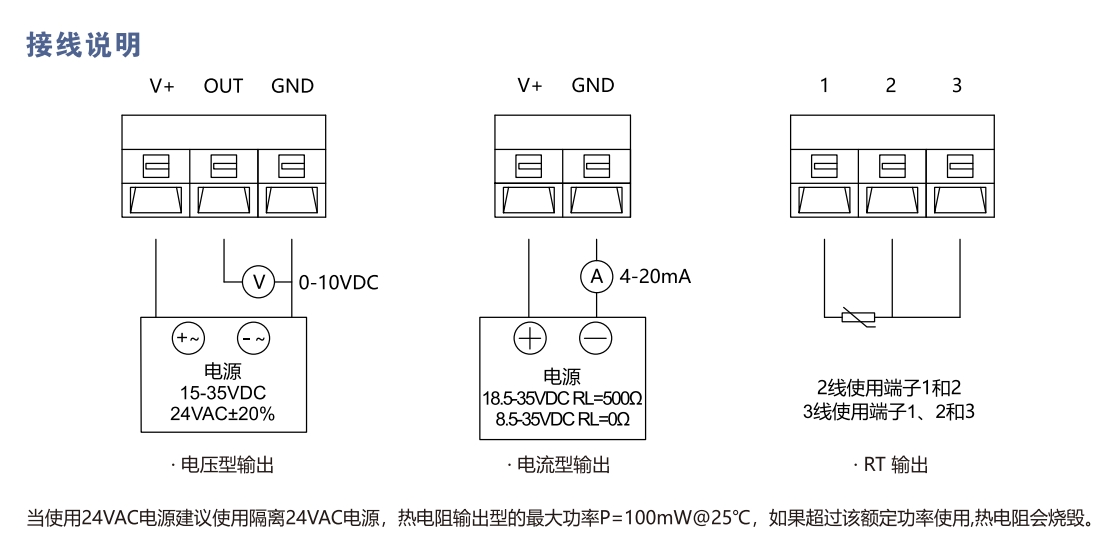

1、接線方式

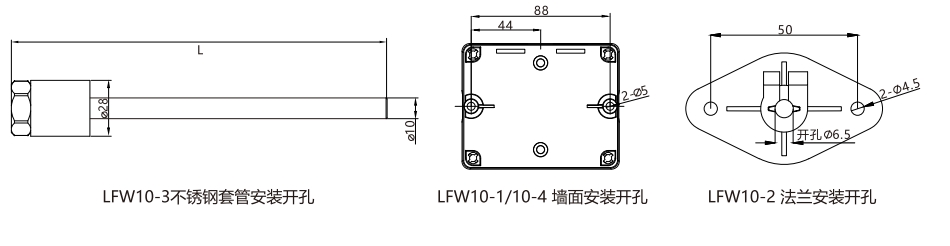

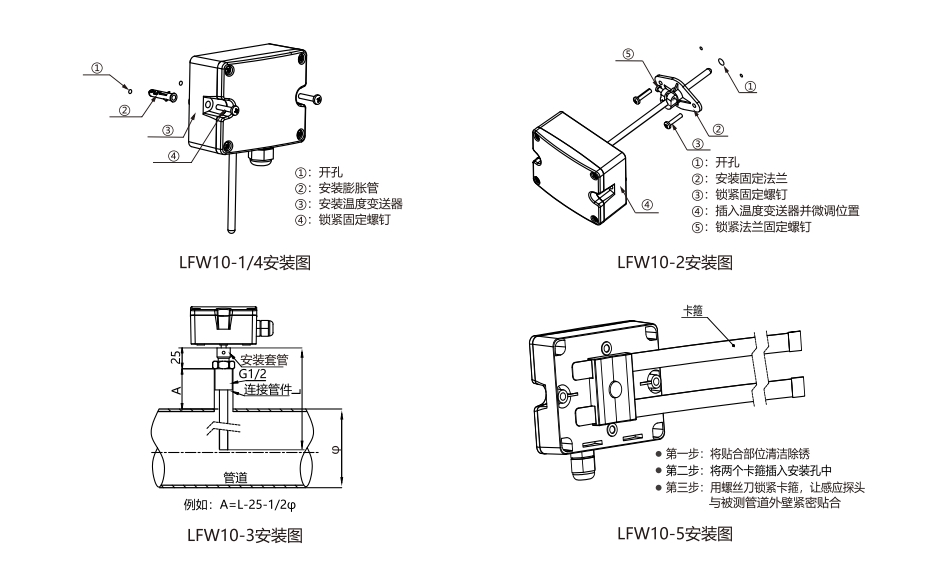

2、安裝方式
