概 述
LFT2010高精度壓力變送器采用了高精度的充油擴散硅芯體，并經計算機自動測試，用激光調阻工藝進行了寬溫度范圍的零點和溫度性能補償。該型號高精度、高質量、體積小、安裝方便。采用低功耗的高性能MCU,將壓力信號采集并轉換成標準的模擬量信號輸出，廣泛應用于消防、水處理、供水系統、空氣壓縮機氣動裝置、工廠自動化等高精度測試系統中流體介質壓力的測量。
技術參數
量程
0~0.1.…4MPa
過載壓力
1.5倍的額定壓力
精度①
±0.1%F.S
穩定度
<0.1%F.S/年
工作溫度
-20~85℃
存儲溫度
-40~100℃
被測介質
與304和316L不銹鋼、氟橡膠或丁睛橡膠兼容的氣體或液體
電氣性能
二線制
三線制電壓
四線制
輸出信號
4~20mA
0~5V②
0~10V③
RS485
供電電源
8~36VDC
8~36VDC
14~30VDC
10~30VDC
電氣連接
DIN43650A(大赫斯曼),M12防水出線，GX12航空接頭(三芯/四芯),M12四芯航空接頭
外殼防護等級
IP54(GX12航空接頭(三芯/四芯))、IP65(DIN43650A、M12防水出線、M12四芯航空接頭)
壓力接口
G1/4、NPT1/4、R1/4、G1/2、7/16-20UNF、M20*1.5、M10*1、M14*1.5等
壓力形式
表壓G
認證項目
ROHS、歐盟電器安全標準CE
注①:在25℃測量，包含線性、重復性和遲滯的綜合精度
注②:當輸出為0~5V時，零點精度等級為0.25%F.S
注③:當輸出為0~10V時，零點精度等級為0.25%F.S
選型說明
代號及說明
備注
LFT2010
型號
量程
0~0.1..4MPa
量程范圍
K
K=kPa
P
P=psi
計量單位
B
B=Bar
M
M=MPa
A4
A4=4~20mA(二線制)
輸出方式
V0
VO=0~5V(三線制)
V10
V10=0~10V(三線制)
RS
RS=RS-485(四線制)
0.1
0.1=0.1%F.S
精度等級
D1

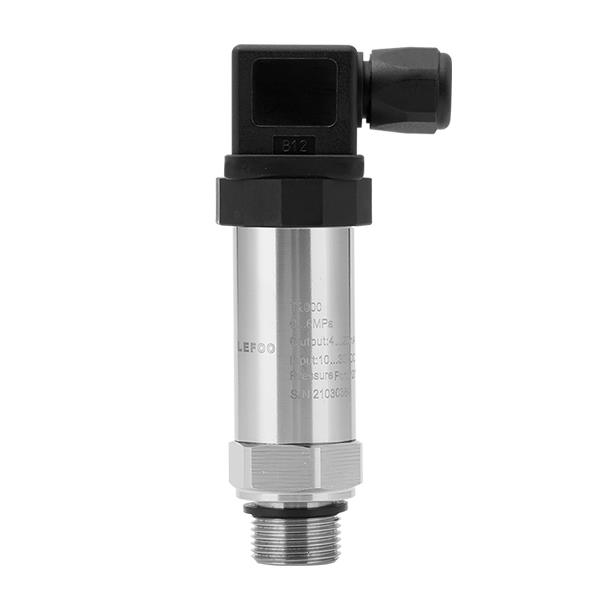

D1=DIN43650A(大赫斯曼)
電氣連接
M

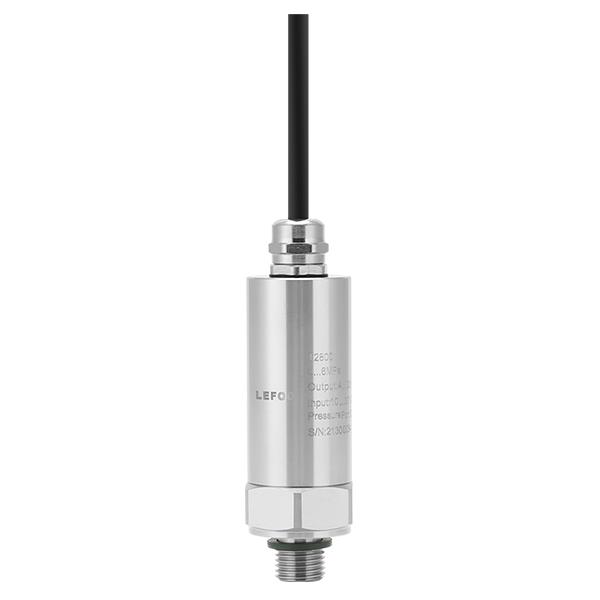

M=M12(M12防水出線)
C3

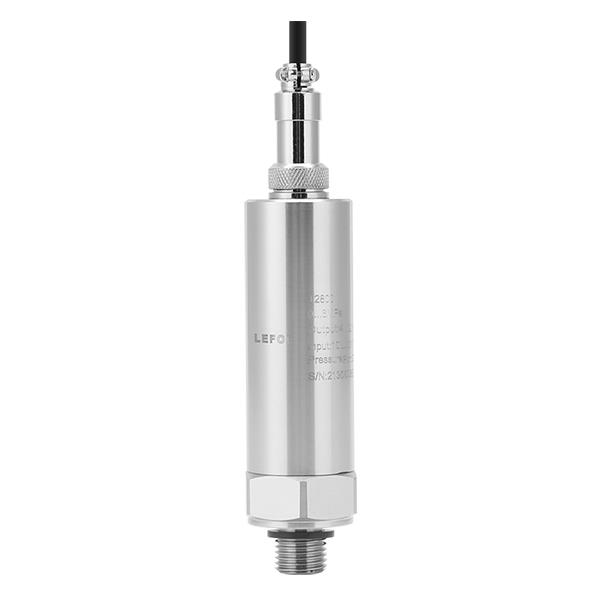

C3=GX12三芯航空接頭
C4
C4=GX12四芯航空接頭
H
H=M12四芯航空接頭
G
G=G1/4
G2
G2=G1/2
壓力接口
N
N=NPT1/4
M20
M20=M20*1.5
R
R=R1/4
M2
M2=M12*1
1
1.0=1m
出線長度
2
2.0=2m
3
3.0=3m
LFT2010 0-30 B A4 0.1 D1 G 1
選型舉例
