力夫 | 壓力變送器應該如何接線

日期:2023.09.05   瀏覽次數:1169

壓力變送器是把氣體或液體的壓力轉換為可使用的電信號的器件,通常為4-20mA或0-10V的電流信號或電壓信號,這些信號可以傳輸?shù)娇刂剖一蝻@示在儀表盤上,以便監測和控制系統的運行。壓力變送器按接線方式,可分為二線制(電流輸出),三線制(電壓輸出)和四線制(485輸出)。

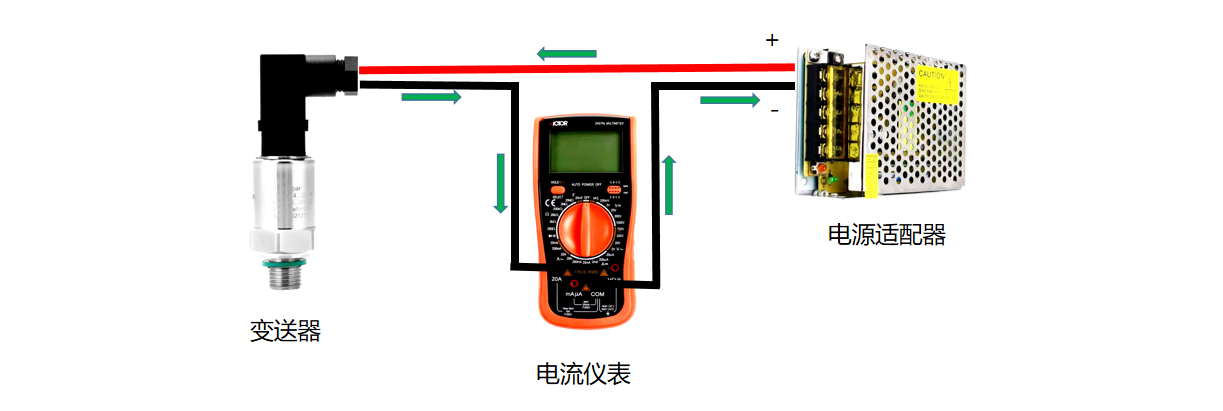

二線制(電流輸出)
二線制電流輸出的壓力變送器,是由兩根線和一個壓力變送器組成的。這兩根線分別是正線和負線,正線負責接收壓力變送器的信號,負線則負責向壓力變送器供電。電源通過兩根線向壓力變送器供電,同時這兩根線又是輸出信號(4~20mA)的傳輸線。這種二線制變送器的特點是只用于檢測信號而沒有控制功能。

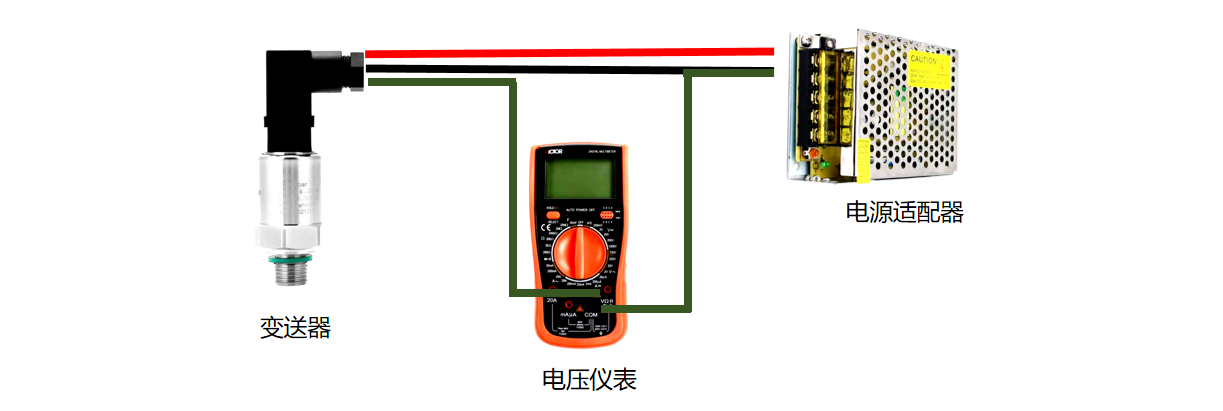

三線制(電壓輸出)


三線制電壓輸出的壓力變送器,一般是以0-5V/0-10V輸出為主,是由三根線和一個壓力變送器組成的。電壓輸出系統除了兩根電流傳輸線以外,還有一根電源線向變壓器提供電源。三線制就是電源正端用一根線,信號輸出正端用一根線,電源負端和信號負端共用一根線。

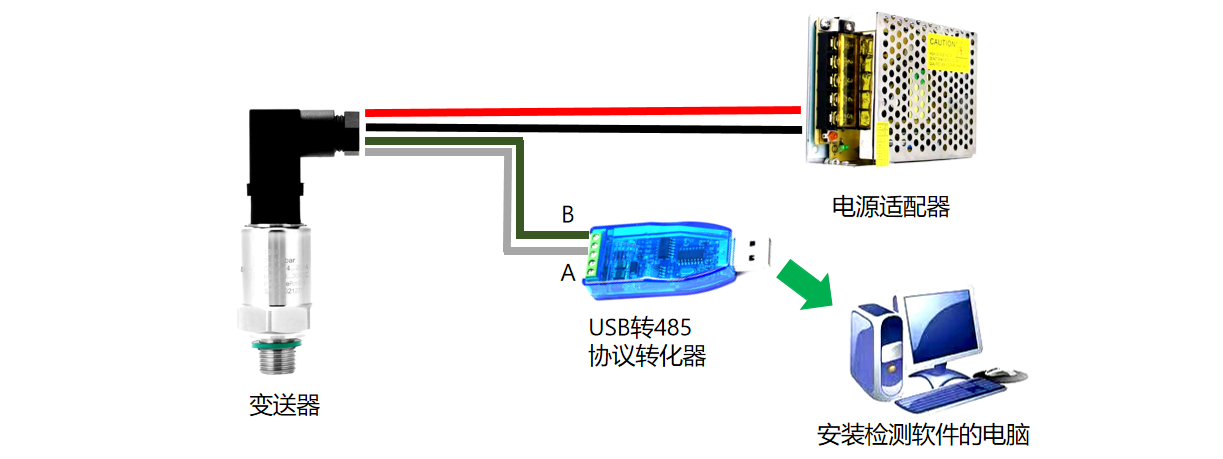

四線制(485輸出)



四線制485輸出的壓力變送器,是由四根線和一個壓力變送器組成的。分別是兩根電源線和兩根信號線,電源和信號分開工作。即兩根線負責電源供應,另外兩根線負責輸出信號。






在接線過程中,務必遵循設備說明書中的操作指南,避免因接線錯誤導致設備損壞或產生安全隱患。如果您對接線方法不確定,歡迎您前來咨詢客服人員。
